一、效果图
二、项目概况
项 目 名 称 :杭州郑先生别墅家庭影院
项 目 地 址 :浙江杭州市
安 装 环 境 :地下室
房 间 尺 寸 :长:7.2m,宽:4.92m,高:2.8m。
功 能 诉 求 :影院用途为放映大片;
房间适当进行声学处理,打造理想观影环境。
开门开窗情况:后墙左侧为房间入门(房门设置为双开门)。
声学装修重点:门及墙体的遮光、隔音降噪处理,墙面吸音扩散处理。
三、声学设计方案
1、本影音室位于地下室,主要隔音措施就是对门及天花板墙面的处理。房间需装修成为一个独立的视听室,需要隔音降噪处理,让房间内的光线及噪音都保持在一个理想的观影环境中。
2、房间入门作为隔音降噪的薄弱环节,需要对其进行处理,一般房间门为的隔音系数在20分贝左右的薄型门,需要提升至40分贝以上,所以需要对门进行加工处理。如:门后贴附隔音毡,门和门槛之间使用专用密封贴密封处理等方式进行隔音。或者定制专业隔音门。
3、影音室白墙容易反光,所以施工时要对墙面进行深色处理。另外墙面尤其是侧墙声音第一反射点需要进行吸音处理。一般推荐客户在反射点区域安装软包吸音装置。
4、地板处理。地下室影院需要重点做好地面防水。防水处理层表面铺设地毯,提高视听室地面吸音系数。
四、配置清单
序号 |
设备名称 |
品 牌 |
规格型号 |
设备描述 |
数量 |
单位 |
音频部分 |
||||||
1 |
主音箱 |
REVEL |
W560 |
嵌墙式主音箱 |
1 |
对 |
2 |
中置音箱 |
REVEL |
W552L |
嵌墙式中置 |
1 |
只 |
3 |
侧环绕音箱 |
REVEL |
C363DT |
吸顶式环绕 |
1 |
对 |
4 |

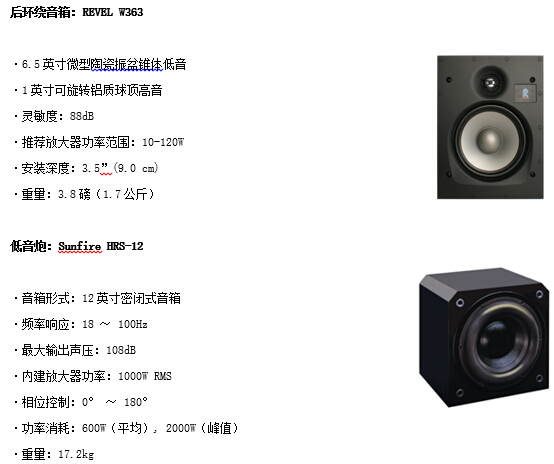

后环绕音箱 |
REVEL |
W363 |
嵌墙式环绕 |
1 |
对 |
5 |
低音炮 |
骄阳 |
HRS-12 |
落地式低音炮12寸 |
1 |
只 |

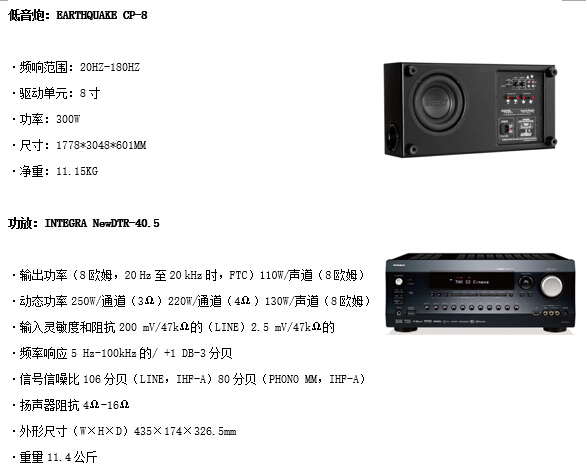

6 |
低音炮 |
大地震 |
CP-8 |
落地式低音炮8寸 |
1 |
只 |
7 |
功放 |
Integra |
40.5 |
7.2声道合并机 |
1 |
台 |
视频部分 |
||||||
8 |

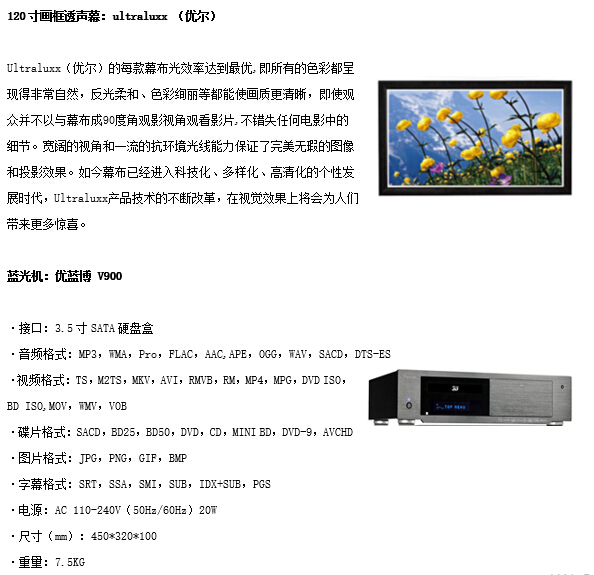

幕布 |
优尔 |
PCHD-120 |
画框编织透声120寸 |
1 |
套 |
9 |

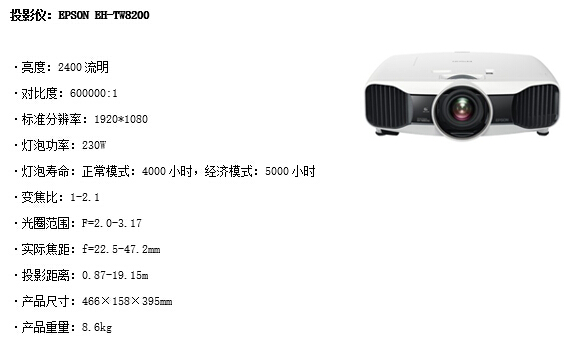

3D投影机 |
爱普生 |
EH-TW8200 |
3D 1080P 全高清 |
1 |
台 |
10 |
蓝光机 |
优蓝博 |
V900 |
顶级音频解码 硬盘播放一体 |
1 |
台 |
11 |
吊架 |
NB |
投影机吊架 |
|
1 |
套 |
线材部分 |
||||||
12 |
音响线 |
QYY |
4.0(高级无氧铜) |
|
100 |
米 |
13 |
HDMI线 |
QYY |
1.4A15M |
|
1 |
根 |
14 |
HDMI线 |
QYY |
1.4米 2AWG |
|
1 |
根 |
15 |
低音炮线 |
QYY |
10米 |
|
2 |
根 |
五、设备介绍
考虑到将视听室空间的最大化利用,同时达到最佳的视听效果,将采用7.2声道影院音箱。投影幕布方面,综合考虑前墙宽度,观影距离,房间高度,以及观影效果,建议幕布德国优尔120寸画框透声幕。以下是我们为本案推荐选择的主设备。
l 家庭影院系统
REVEL(锐威)品牌简介
Revel是哈曼集团旗下的著名品牌之一。Revel的产品定位于家用型高端级别,其产品适用于Hi-Fi系统和家庭影院系统中。
Harman集团是一家领先的高级音响和信息娱乐解决方案全球提供商,拥有的杰出品牌系列享有60 多年尖端创新和一流品质的传统。旗下的Revel®锐威扬声器是依据性能和品质高于一切的设计理念打造的产品,并具有前卫艺术的造型风格。这些扬声器针对忠实重现立体声和多声道音源呈递的卓越音质进行了优化,将令人惊叹的视觉美学与无与伦比的音乐准确度以及难以置信的动态掌控力相结合,从而提供终级音效体验。Revel音箱的中性、通透、干净、丰润的声音一直让人心动,最难忘的是它极其出色的低频和适应不同房间的能力。
SUNFIRE(骄阳)品牌简介
Sunfire是由著名的设计师Bob Carver所创立的。他早年曾创立了Carver(卡威)这个品牌,它与Crown、QSC、BGW等品牌一样主要以生产专业器材为主。而专业领域的器材首要的条件就是坚固和耐用,而且器材在设计时对于各项性能指标和后期测试标准等要求都相当严格。因此,Bob Carcer在设计Sunfire的器材时都会将制造专业器材的理念融入其中。Sunfire以及其他器材都具备着相当优秀的性能指标,其耐用度和稳定性都十分出色。Sunfire骄阳低音炮可以说是目前世界上最好的低音炮,多年以来,Sunfire的名字始终和有源低音音箱联系在一起。
EARTHQUAKE(大地震)品牌简介
EARTHQUAKE(大地震)成立于1984年,总部设在美国加利福尼亚州,目前是CEDIA、SEMA、CEA核心成员单位。源自美国的音响品牌EARTHQUAKE以其强而有力的重低音效果而享负盛名,就尤如其品牌名称原意一样,能带给你如地震般的强劲低音。该品牌一直致力于为广大发烧友制定创新的音频解决方案,现已成为家庭音频解决方案的领导者。美国EARTHQUAKE(大地震)拥有包括重低音扬声器、功率放大器、环绕扬声器、体感传动器等广泛产品系列,并多次荣获了CEA颁发的设计与工程奖项。其创始人Joseph J. Sahyoun先生为EARTHQUAKE(大地震)所进行的革命性的音频及外观设计,也荣获多项设计专利。
INTEGRA品牌简介
Integra是安桥旗下的高端品牌之一,近年来在家庭影院市场崭露头角。利用母公司安桥的技术资源、用50多年的无可比拟的卓越音频工艺,全力支持顶尖设备的制造。品牌产品也将史无前例地丰富化,一举囊括从最受音乐发烧友欢迎的专业类音响设备到与最新流行元素接轨的潮流类产品,产品线将能满足任何对声音和生活品质的需求。
主音箱:REVEL W560
·灵敏度(dB): 88
·推荐放大器功率(W): 10-130
·6.5英寸微型陶瓷振盆低音单元
·1英寸铝质球顶型高音单元
·产品重量(kg):2尺寸(H*W*D/cm): 27.3*21.1
·安装深度(cm):9.4
·安装方式:嵌墙式
中置音箱:REVEL W552L
·适用于垂直或水平方向安装
·2只5.25英寸微型陶瓷振盆铸铝框架低音单元
·1英寸铝质球顶型低失真高音单元
·3位HF电平控制
·LF边界补偿技术
·灵敏度:90dB
·推荐放大器功率范围:10-150W
·安装深度:.29”(7.4 cm)
侧环绕音箱:REVEL C363DT
·频率响应:55Hz-22kHz
·6英寸微型陶瓷振盆低音单元
·两个1英寸铝质球顶型高音单元
·产品重量(kg):0.9
·产品尺寸(H*W/cm):
23.1*23.1
·安装深度(cm):12.2
·安装方式:吸顶式
以下是量起为客户定制家庭影院所参照的THX影院设计标准和THX声学装修标准:
THX是对美国卢卡斯影业公司制定的电影院用音响系统专业标准的统称,THX并不是一种独立的放声系统,它对杜比定向逻辑环绕系统进行了改进,使环绕声效果得到进一步增强。另外就是THX认证,其对播放器材,例如影音源、放大器、音箱甚至连接线材都有一套比较严格而具体的要求,达到这一标准并经库卡斯认证通过的产品,才授予THX标志。
THX公司在家庭影院音频领域拥有相当深的造诣,包括房间的声学设计、音箱的布局与摆放、声音处理等方面。THX认为家庭影院音箱的摆位需要考虑多个方面,包括与画面的衔接度、房间边界反射、驻波、水平放置宽度、人耳的高度等方面,建议音箱指向听音区域,环绕音箱则指向房间。
家庭影院装修示意图
THX认为长方形的房间才是最佳的选择,1.3:1的长宽比例最为理想,观看距离D=W/0.73,其中W是幕布的画面宽度,观看高度为视觉水平与最高点小于15度。
前置音箱摆位:前置音箱应尽量摆放在观众坐下后耳朵的高度,要注意前排座位会遮挡后排观众,如果前置音箱无法排成一条直线,那么垂直高度差应控制在60厘米内。有条件的用户尽可能使用透声幕,前置音箱的摆放应远离角落和地板,选择的位置应能提供均匀的前方声场,左右立体声音箱的夹角为45-60度,在立体结像和多声道分离效果间取得平衡。
中置音箱的摆位:中置应摆放于投影幕的下方或上方,并以仰角让高音单元对“皇帝位”的耳朵部位,如果用的是透声幕,中置可以摆放于幕后,和耳朵的高度相等。
超低音音箱摆位:首先,要注意减低房间的低频共振问题,低音炮的摆放位置取决于有多少低音提供给你的系统,如果是一只低音炮,THX认为,超低音音箱应该保持在房间前部放在前面的左侧或右侧。两只的话,可以前后正对或者左右正对。四只的,就前后左右各一只。
侧环绕音箱摆位:THX认为侧环绕音箱应该安排在侧墙,或者观众的侧后方,并且和皇帝位呈90°-110°的夹角,高于人耳60厘米左右,以确保足够大的环绕声场覆盖面。
后环绕音箱摆位:后环绕音箱应该放置在观众的后方,离地应该有2米高,以皇帝位中心为顶角呈60°的夹角,据说是这是最大限度地利用,THX专利的高级音箱阵列的技术。
