项目概况


　　项目名称：嘉兴东方巴黎城智能影院系统


　　客户：季先生


　　地址：浙江省嘉兴市兴港区南湾路东方巴黎城


　　项目面积：26.5㎡


　　定位：别墅智能影院


　　客户需求


　　季先生希望用手机或者PAD控制视听室的一切设备，包括影院设备、智能灯光、电动沙发、空调等的控制。


　　功能详解：

　　案例详解：


　　本案例位于嘉兴东方巴黎城，别墅地下室房间长6.3m，宽4.2m，高2.7m，共26.5㎡。季先生虽然50多岁了，可他对于现代网络科技的接受能力并不比年轻人差。于是，他在网上找到我们，希望我们为他做一个家庭影院，可以用手机或者平板电脑控制的那种。其实，季先生说的是智能影院系统，了解了季先生的基本需求后，我们的设计师免费上门测量，根据房间的长宽高、门窗位置、墙体情况等配置了专业的家庭影院设备方案。

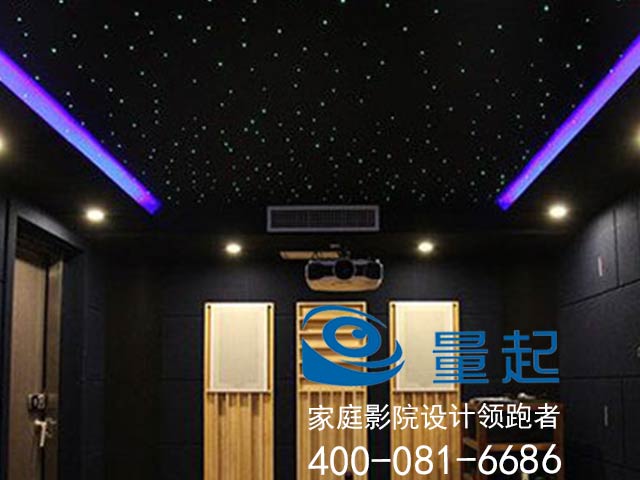

　　专业声学装修

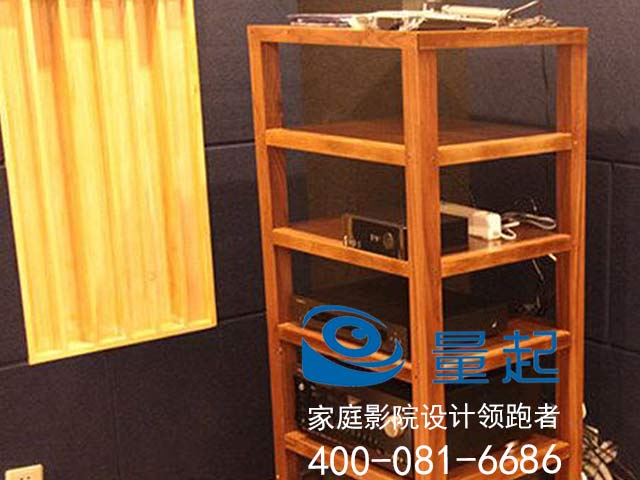

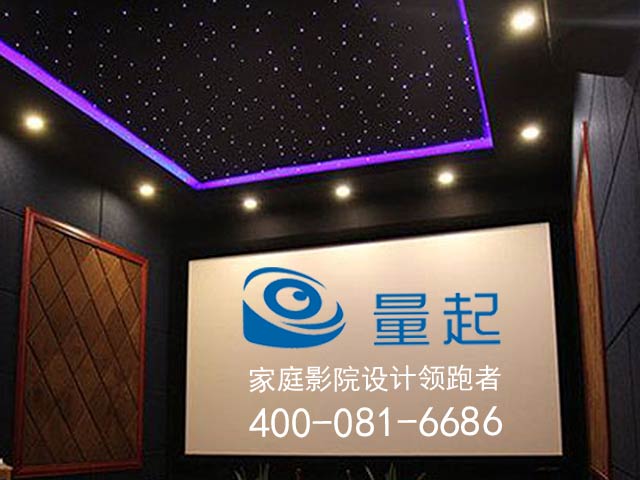

　　好的音响配置不一定就能获得好的影音效果，专业的声学装修很必要，所以我们的设计师同样出具了一套声学设计装修方案，包括吸音扩散处理、低频驻波处理和混响时间处理等。整个视听室的装修以黑色为主，大面积的黑色墙壁以及星空顶给人一种神秘的感觉，亮色的房门、扩散板和设备柜等作为点缀。

　　智能环境控制


　　新房子刚装修好都会挥发对人体有害的气体，正因为如此，季先生要求视听室装修要尽量使用环保材料，而且要通过新风系统随时保持空气新鲜。于是我们在视听室内安装温/湿度传感器，环境探测器，当温度高于或低于设置值时，空调自动打开，让房间回到舒适的温度；当房间空气质量过差时，新风系统自动开启，为室内输送清新的空气，让视听室始终保持一个环保舒适的观影环境。

　　智能影院设备


　　季先生跟我们说做影院就要做带智能中控的，工程师选用了KOTI的产品，主要设备是家庭影院控制主机，配合影院控制软件，将控制软件安装到IPAD系统中，就可以用IPAD控制影院设备了。同时我们还设置了各种场景模式，比如观影模式、离开模式、中场休息等。通过中控系统可以一键启动影院，一键关闭影院，开启和关闭设备的顺序都是我们预先设定好的，这样可以合理调配各个设备的运转，避免不合理的开关造成设备损坏。

　　投影机

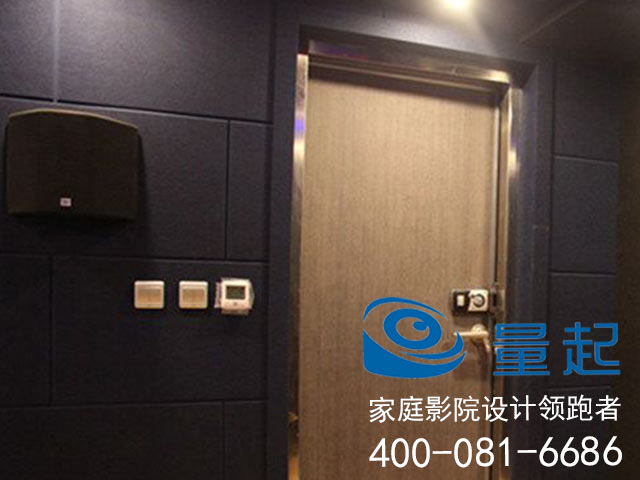

　　隔音门

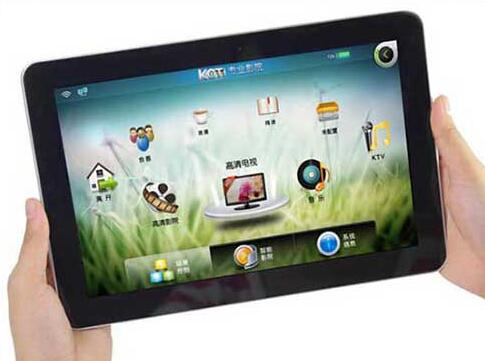

　　影院中控系统界面


　　KOTI专业影院控制器软件（Android、IOS版）通过“KOTI系统配置软件”完成设备及场景控制数据配置、遥控界面自定义等配置。并通过本地WIFI无线接入智能家居控制网络与专业影院系统主机相组合实现专业影院系统中设备的集中控制。


　　为了获得好的观影体验，我们还配备了智能开关面板、智能调光面板、智能插座，这些设备通过红外信号和主机相连，平板电脑或者手机就可以控制灯光的开关和明暗以及设备的电源。

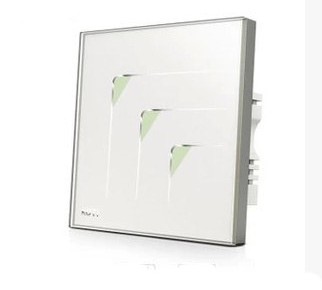

　　KOTI三路开关控制器


　　产品特点


　　手动触摸、遥控均可


　　超简易安装，不用单独布线，可随意替换传统开关


　　安全、技术高标准，防水、耐高温


　　时尚至极、钢化玻璃


　　KOTI独家斜线设计


　　出色的操控体验，30米遥控


　　无声，开关独享静谧


　　可智慧升级，手机、平板均可控制

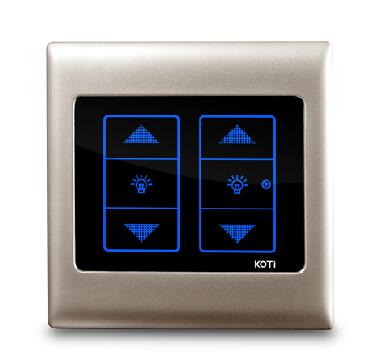

　　KOTI双路可调光智能灯光控制器


　　产品功能


　　具有双向性：操作时可即时反馈运行状态，当开关手动操作时(例如全能遥控器控制)能看到状态，便于用户了解实时情况。


　　具有遥控功能：采用RF无线传输控制技术，可通过无线方式控制且控制不受方向的制约。


　　支持多种控制方式：手动控制、全能型遥控器控制、HiThlnk控制、PDA控制、远程手机控制及互联网远程控制等。


　　采用触摸式开关技术：轻轻触摸面板按键图标即可进行开关操作，手感好、美观耐用。


　　面板具有图标状态指示灯：可实时指示工作状态。


　　背光灯：可方便夜晚指示开关位置，更具人性化设计。


　　多级亮度调节(可调光开关)：支持多达12级的亮度级数调节，具有级数记忆功能。


　　外观结构采用超薄型设计，便于安装接线。


　　产品特点


　　具有双向性：操作时可即时反馈运行状态，当开关手动操作时(例如全能遥控器控制)能看到状态，便于用户了解实时情况。


　　通过主、从联动灯光控制器对同一灯路的灯光进行联动控制，操作简便，主从联动灯光控制器通过RF来实现其联动功能；


　　多级亮度调节(可调光开关)：支持多达12级的亮度级数调节，具有级数记忆功能。

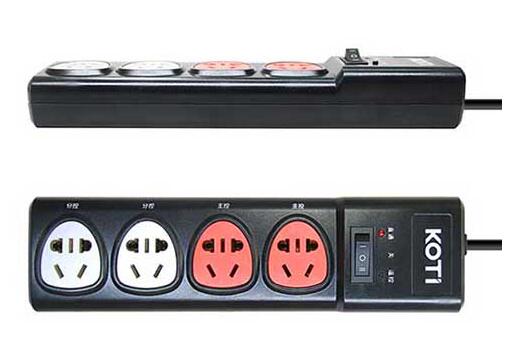

　　KOTI专业智能影音插座


　　工作电压：AC220V+1050Hz


　　功耗：最小0.3W，最大2.5W


　　无线遥控距离：室内无阻隔≤30m


　　主控口：投影机、功放、蓝光机等


　　分控口：无需电流检测的小家电，如风扇灯等


　　材料：进口高规格阻燃PC


　　尺寸：265mm*67mm*40mm，线长1700mm

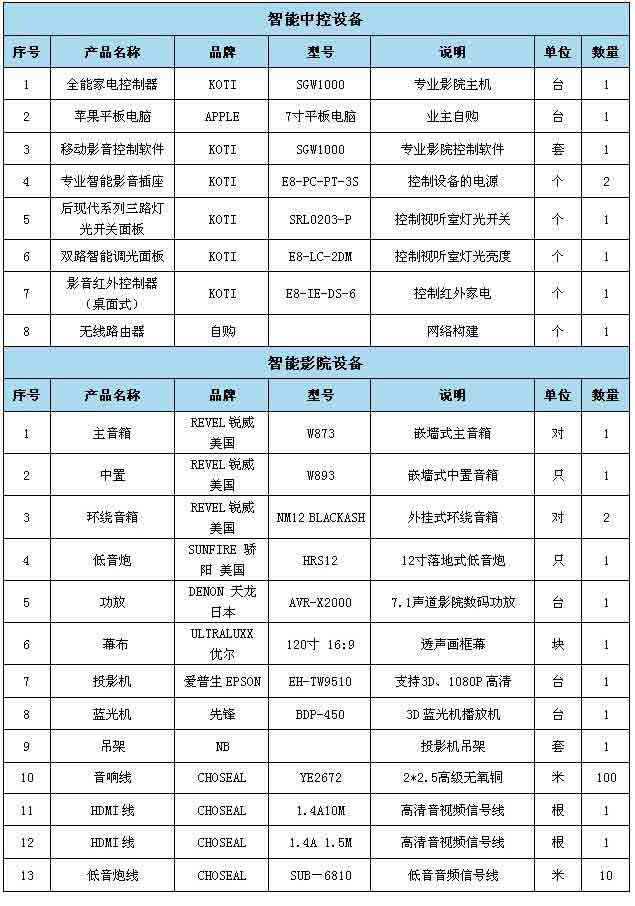

　　设备清单：

　　案例总结：


　　这套智能影院系统包括影院设备、灯光系统、中控系统等，只需一台平板电脑就可以控制所有的影院设备，还可以控制智能灯光、空调新风系统。可以一键开启影院模式，一键关闭影院模式，可以实现多种预设的场景模式。影院完工以后，正好赶上巴西世界杯，对于季先生这个老球迷来说，坐在自家影院用高清大屏看世界杯真是一种享受！

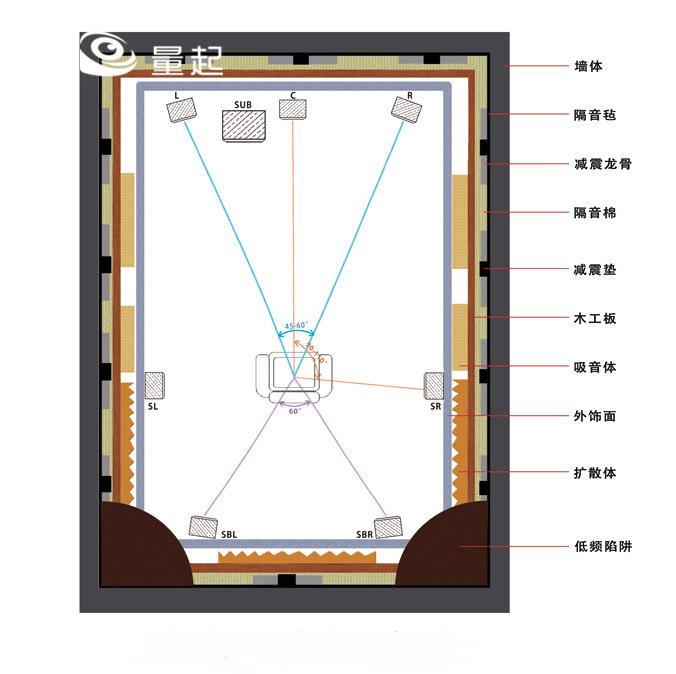

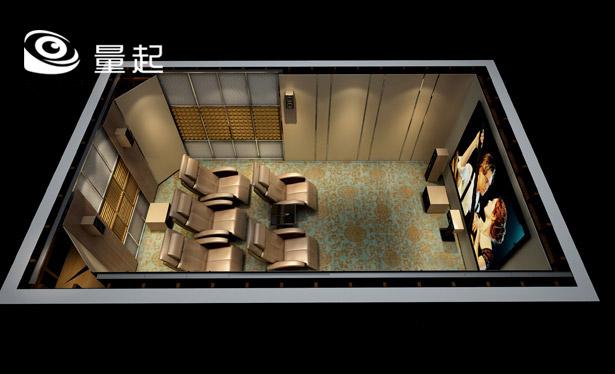

　　以下是量起为客户定制家庭影院所参照的THX影院设计标准和THX声学装修标准：


　　THX是对美国卢卡斯影业公司制定的电影院用音响系统专业标准的统称，THX并不是一种独立的放声系统，它对杜比定向逻辑环绕系统进行了改进，使环绕声效果得到进一步增强。另外就是THX认证，其对播放器材，例如影音源、放大器、音箱甚至连接线材都有一套比较严格而具体的要求，达到这一标准并经库卡斯认证通过的产品，才授予THX标志。


　　THX公司在家庭影院音频领域拥有相当深的造诣，包括房间的声学设计、音箱的布局与摆放、声音处理等方面。THX认为家庭影院音箱的摆位需要考虑多个方面，包括与画面的衔接度、房间边界反射、驻波、水平放置宽度、人耳的高度等方面，建议音箱指向听音区域，环绕音箱则指向房间。


　　THX认为长方形的房间才是最佳的选择，1.3:1的长宽比例最为理想，观看距离D=W/0.73，其中W是幕布的画面宽度，观看高度为视觉水平与最高点小于15度。


　　前置音箱摆位：前置音箱应尽量摆放在观众坐下后耳朵的高度，要注意前排座位会遮挡后排观众，如果前置音箱无法排成一条直线，那么垂直高度差应控制在60厘米内。有条件的用户尽可能使用透声幕，前置音箱的摆放应远离角落和地板，选择的位置应能提供均匀的前方声场，左右立体声音箱的夹角为45-60度，在立体结像和多声道分离效果间取得平衡。


　　中置音箱的摆位：中置应摆放于投影幕的下方或上方，并以仰角让高音单元对“皇帝位”的耳朵部位，如果用的是透声幕，中置可以摆放于幕后，和耳朵的高度相等。


　　超低音音箱摆位：首先，要注意减低房间的低频共振问题，低音炮的摆放位置取决于有多少低音提供给你的系统，如果是一只低音炮，THX认为，超低音音箱应该保持在房间前部放在前面的左侧或右侧。两只的话，可以前后正对或者左右正对。四只的，就前后左右各一只。


　　侧环绕音箱摆位：THX认为侧环绕音箱应该安排在侧墙，或者观众的侧后方，并且和皇帝位呈90°-110°的夹角，高于人耳60厘米左右，以确保足够大的环绕声场覆盖面。


　　后环绕音箱摆位：后环绕音箱应该放置在观众的后方，离地应该有2米高，以皇帝位中心为顶角呈60°的夹角，据说是这是最大限度地利用，THX专利的高级音箱阵列的技术。


　　THX标准声学装修


　　隔音降噪处理：房间不隔音会给邻居的生活造成困扰，室内的背景噪声也会破坏视听感受。需要采用声学材料对室内的立面进行隔音处理，同时在噪源上包裹隔音材料，使背景噪声级要控制在25-40dBA的水平。


　　吸音扩散处理：解决室内声场不均匀、各频段声音失衡、不圆润的问题，我们常用的吸音材料有吸音板、软包、吸音体，扩散处理则采用比重大有一定刚度的材料，如花岗石、实心硬木等。


　　驻波遮光处理：驻波、谐振、颤动回声等缺陷，会严重破坏听感，可以通过合理的设备摆位以减少房间内的驻波现象。而遮光处理主要是针对房间的窗户，添加遮光物料。


　　混响处理：混响时间过短，声音枯燥；混响时间过长，声音含混吵耳，造成不良的听感。通过分析房间的结构，把各个频段的吸声材料合理的布置到墙体、地面或顶部，使混响时间控制在0.3-0.4s最为理想。
