二、项目概况
项 目 名 称 ：慈溪上林原著影视厅
项 目 地 址 ：浙江省慈溪市
安 装 环 境 ：独立房间
房 间 尺 寸 ：长：4.07m，宽：7.089m，高：2.69m
功 能 诉 求 ：影院用途为放映大片；
实现卡拉OK功能以及听 HIFI 音乐功能；
房间适当进行声学处理，打造理想观影环境。
开门开窗情况：右侧墙近后墙处为房间入门（门宽113）， 后墙距右侧墙 1.398米处为另一处门（门宽0.782米），左侧墙距后墙0.6米处为落地窗（窗宽2.85 米）。
声学装修重点：门窗及墙体的遮光、隔音降噪处理，墙面吸音扩散处理。
三、声学设计方案
1、本影音室位于 17楼独立房间，主要隔音措施就是对窗户、门及天花板墙面的处理。房间需装修成为一个独立的视听室，需要隔音降噪处理，让房间内的光线及噪音都保持在一个理想的观影环境中。
2、房间入门作为隔音降噪的薄弱环节，需要对其进行处理，一般房间门为的隔音系数在 20 分贝左右的薄型门，需要提升至 40分贝以上，所以需要对门进行加工处理。如：门后贴附隔音毡，门和门槛之间使用专用密封贴密封处理等方式进行隔音。或者定制专业隔音门。
3、影音室白墙容易反光，所以施工时要对墙面进行深色处理。另外墙面尤其是地面及天花板声音第一反射点需要进行吸音处理。一般推荐客户在反射点区域安装软包吸音装置。房间窗户为 2.85 米宽的落地窗，需要做好隔音及遮光，建议安装双层中空隔音玻璃并配套安装厚质暗调窗帘。
4、本房间位于 17 楼，需要考虑楼板隔音问题，低音炮的低频震动力很强，能够直接在楼层地板中传播，频率越低传播能量就越强。可给低音炮垫上 4CM 以上厚度的花岗岩板，花岗岩板能吸收低音炮的部分震动能量，再在花岗岩板与地板之间再垫上柔性缓冲层如橡胶地毯等，避免低音炮与地板直接耦合，有效隔绝低音传递到楼下。或者可以在花岗岩板下面垫儿童拼图海绵垫。要求比较高的话，建议结构楼板上铺一层高容重的玻璃棉减振垫层再做40mm 厚的混凝土地面，计权撞击声压级可以小于 60dB 。有些建议地面铺上河石+沙子，然后上面磨上 3cm 水泥，接着再铺地板。固然，如果将木地板架空钉成空腔，会对100Hz 以下的频率有很好的吸收能力，音响的低频效果会很不错。而在地板下面铺上小石子，则正好能填补容易引起驻波和共震的空隙，连空腔木地板的弊端也能克服了。不过这些做法工程就比较浩大，简单点的可以先用地龙骨铺好格字间放5 公分厚的吸音棉，上面再用杉木板铺好后放 8mm 厚的地毯。
四、配置清单
|
序号 |
设备名称 |
品 牌 |
规格型号 |
设备描述 |
数量 |
单位 |
|
音频部分 |
||||||
|
1 |

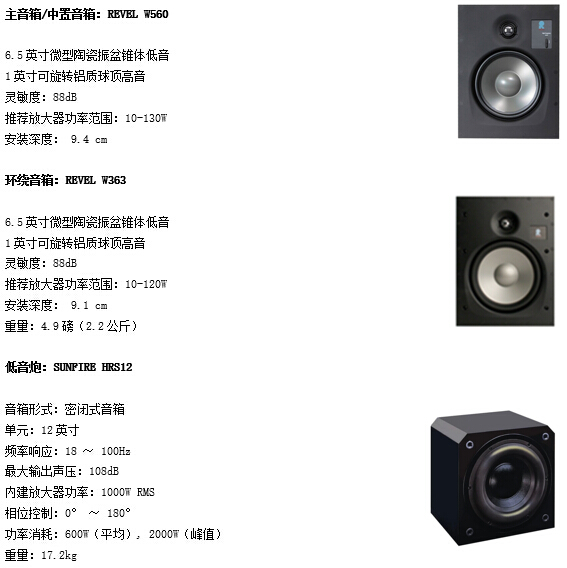

主音箱 |
REVEL 锐威 |
W560 |
嵌入式主音箱 |
2 |
只 |
|
2 |
中置 |
REVEL 锐威 |
W560 |
嵌入式中置音箱 |
1 |
只 |
|
3 |
侧环绕音箱 |
REVEL 锐威 |
W363 |
嵌入式环绕音箱 |
2 |
只 |
|
4 |
后环绕音箱 |
REVEL 锐威 |
W363 |
嵌入式环绕音箱 |
2 |
只 |
|
5 |
低音炮 |
SUNFIRE 骄阳 |
HRS12 |
12寸落地式低音炮 |
1 |
只 |
|
6 |
功放 |

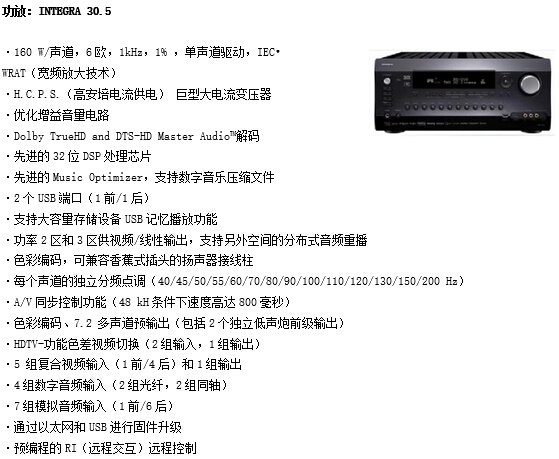

INTRGRA |
DTR 30.5 |
7.2声道影院数码功放 |
1 |
台 |
|
视频部分 |
||||||
|
8 |
幕布 |
ULTRALUXX 优尔 |
135寸 |
纯平透声画框幕 |
1 |
套 |
|
9 |

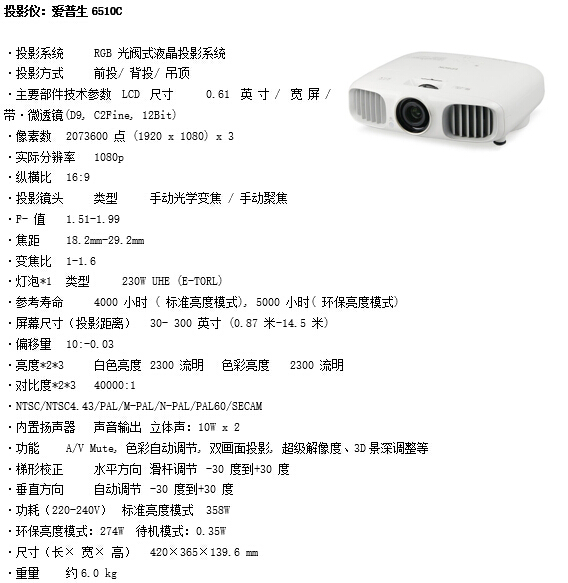

投影机 |
爱普生 |
EH-TW6510C |
3D 2300流明1080P高清 |
1 |
台 |
|
10 |

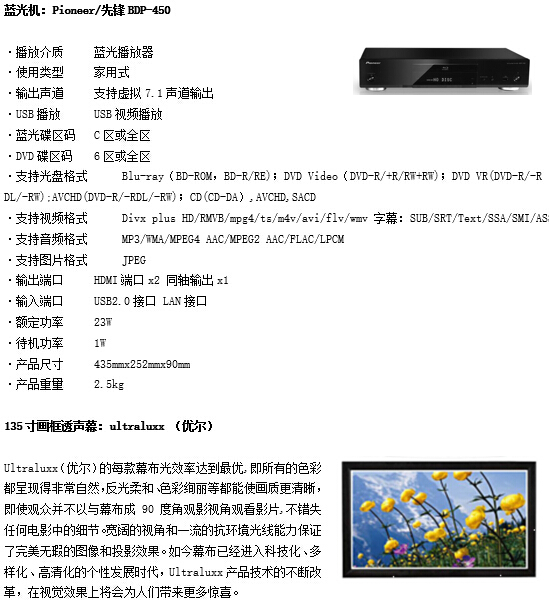

蓝光机 |
先锋 |
BDP-450 |
3D蓝光机播放机 |
1 |
台 |
|
11 |
吊架 |
NB |
投影机吊架 |
1 |
套 |
|
|
线材部分 |
||||||
|
12 |
音响线 |
QYY |
YE2672 |
2*2.5高级无氧铜 |
100 |
米 |
|
13 |
HDMI线 |
QYY |
1.4A10M |
高清音视频信号线 |
1 |
根 |
|
14 |
HDMI线 |
QYY |
1.4A 1.5M |
高清音视频信号线 |
1 |
根 |
|
15 |
低音炮线 |
QYY |
SUB－6810 |
低音音频信号线 |
10 |
米 |
卡拉OK配置
|
序号 |
设备名称 |
品 牌 |
规格型号 |
设备描述 |
数量 |
单位 |
|
卡拉OK部分 |
||||||
|
1 |

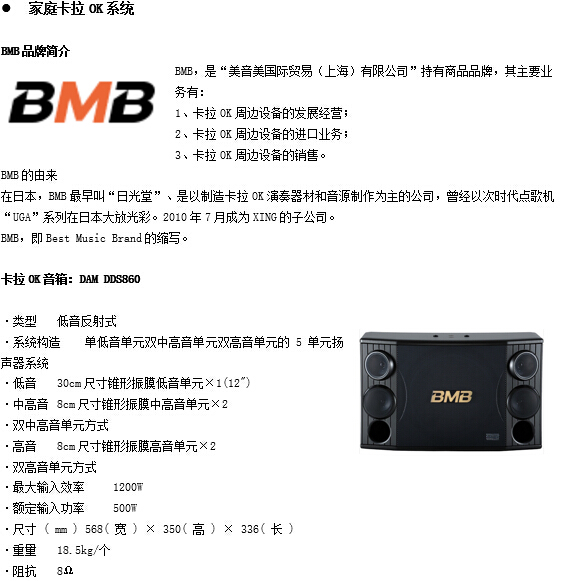

主音箱 |
BMB |
CSD-2000 |
12寸全频卡包音箱 |
2 |
只 |
|
2 |

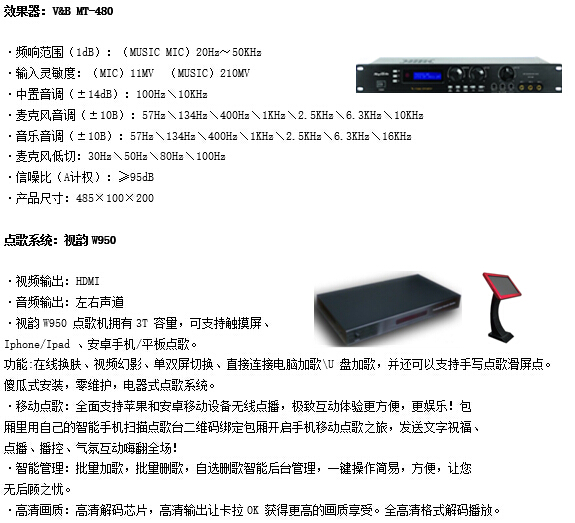

前级 |
V&B |
MT-480 |
前级效果器 |
1 |
台 |
|
3 |
功放 |
TS |
AP-7500 |
2*750W 纯后级功放 |
1 |
台 |
|
4 |
点歌机 |
视韵 |
W950 |
3T 高清移动点歌（含触摸屏） |
1 |
套 |
|
5 |

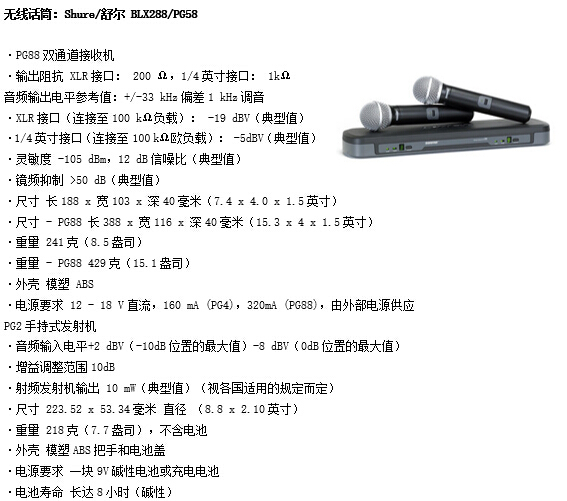

话筒 |
SHURE 舒尔 |
BLX288/PG58 |
无线手持专业人声话筒 |
2 |
支 |
|
6 |
吊架 |
NB |
506 |
卡拉OK音箱吊架 |
1 |
副 |
|
线材 |
||||||
|
7 |
音响线 |
QYY |
YE2672 |
2*2.5高级无氧铜 |
30 |
米 |
|
8 |
HDMI线 |
QYY |
1.4A 1.5M |
高清音视频信号线 |
1 |
根 |
|
9 |
信号线 |
QYY |
XLR信号线 |
3芯平衡信号线 |
4 |
根 |
五、设备介绍
以下是量起为客户定制家庭影院所参照的THX影院设计标准和THX声学装修标准：
THX是对美国卢卡斯影业公司制定的电影院用音响系统专业标准的统称，THX并不是一种独立的放声系统，它对杜比定向逻辑环绕系统进行了改进，使环绕声效果得到进一步增强。另外就是THX认证，其对播放器材，例如影音源、放大器、音箱甚至连接线材都有一套比较严格而具体的要求，达到这一标准并经库卡斯认证通过的产品，才授予THX标志。
THX公司在家庭影院音频领域拥有相当深的造诣，包括房间的声学设计、音箱的布局与摆放、声音处理等方面。THX认为家庭影院音箱的摆位需要考虑多个方面，包括与画面的衔接度、房间边界反射、驻波、水平放置宽度、人耳的高度等方面，建议音箱指向听音区域，环绕音箱则指向房间。
家庭影院装修示意图
THX认为长方形的房间才是最佳的选择，1.3:1的长宽比例最为理想，观看距离D=W/0.73，其中W是幕布的画面宽度，观看高度为视觉水平与最高点小于15度。
前置音箱摆位：前置音箱应尽量摆放在观众坐下后耳朵的高度，要注意前排座位会遮挡后排观众，如果前置音箱无法排成一条直线，那么垂直高度差应控制在60厘米内。有条件的用户尽可能使用透声幕，前置音箱的摆放应远离角落和地板，选择的位置应能提供均匀的前方声场，左右立体声音箱的夹角为45-60度，在立体结像和多声道分离效果间取得平衡。
中置音箱的摆位：中置应摆放于投影幕的下方或上方，并以仰角让高音单元对“皇帝位”的耳朵部位，如果用的是透声幕，中置可以摆放于幕后，和耳朵的高度相等。
超低音音箱摆位：首先，要注意减低房间的低频共振问题，低音炮的摆放位置取决于有多少低音提供给你的系统，如果是一只低音炮，THX认为，超低音音箱应该保持在房间前部放在前面的左侧或右侧。两只的话，可以前后正对或者左右正对。四只的，就前后左右各一只。
侧环绕音箱摆位：THX认为侧环绕音箱应该安排在侧墙，或者观众的侧后方，并且和皇帝位呈90°-110°的夹角，高于人耳60厘米左右，以确保足够大的环绕声场覆盖面。
后环绕音箱摆位：后环绕音箱应该放置在观众的后方，离地应该有2米高，以皇帝位中心为顶角呈60°的夹角，据说是这是最大限度地利用，THX专利的高级音箱阵列的技术。
