量起展厅声学设计深度解剖



很多客户进行家庭影院装修时面临最大的困难莫过于声学设计。我们从难着手,针对家庭影院声学设计对量起展厅进行解剖。房间的特性往往决定着整个影院声学设计的主旋律,所以,做家庭影院之前必须对房间进行全面分析,根据房间特性进行因地制宜的声场改善调整。



家庭影院

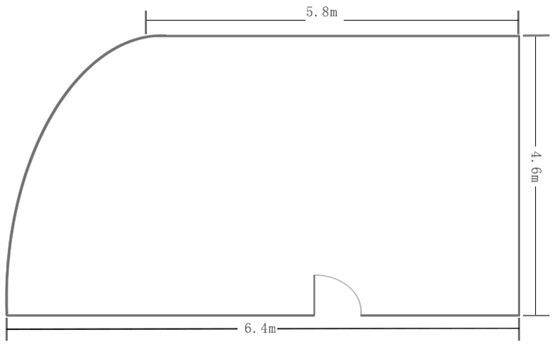

展厅尺寸



本房间最大特点在于弧形前墙。一般来说,矩形房间是做家庭影院的最佳选择,可是从以往承接的项目来看,早在前期装修规划中房间功能就已经基本确定,不规则房间定做家庭影院的也不在少数。这些不规则房间要实现比较好的视听效果往往需要做一些房间体型的改造。



房间体型改造



就整个房间原始尺寸看,必须做大刀阔斧的改良措施。首先,我们需要将不规则房间改造成规则矩形房间以便进行影院设备摆位安装。

家庭影院

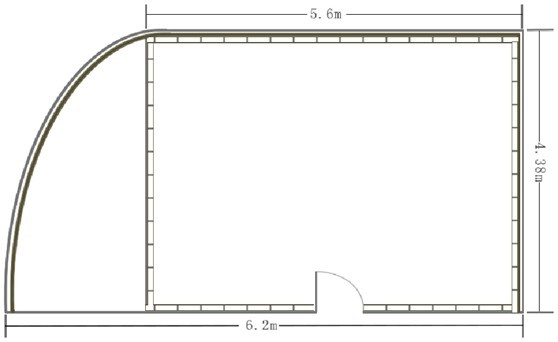

房型改造



对于家庭影院而言,隔声处理最专业也是最有效的方法就是“室中室”结构,这也是能将室内声场处理得近乎完美的最佳选择。根据影院设备的摆位,需要将弧形前墙改造成平直立面,在前墙我们用实木框架结构做隔断。另外出于隔音需要,9分砖墙壁贴上隔音毡及吸音棉后,再增砌一堵9分砖墙,使得实体砖墙厚度达到了18厘米,大幅度降低了房间的本底噪声。



声场调整

家庭影院

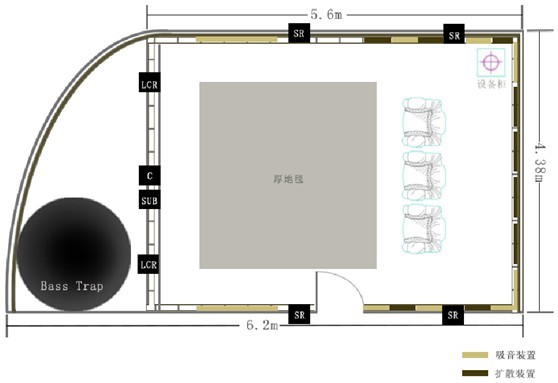

 声学设计装置



设备规格及摆位定好之后,我们开始进行声学设计。在相对较小的室内空间里,声场的可塑性还是比较强的。对声音音质上最基本的要求就是 干净而透明。体现在声学指标上的话,主要有以下几点:



·混响时间恰当。



混响时间(Reverb Time),是指当声源停止发声后,声场中的声强衰减60dB所需要的时间。影院混响时间太长会使声音过于饱满,变得听不清。太短则声音会变得没有生气。一般控制在0.4~0.5秒。基本能够过测试,量起展厅未经处理前混响时间为0.58秒。根据混响时间计算公式T60=KV/AT60为混响时间,K与空间湿度有关的常数,一般取K=0.161s/mV是闭室的容积,A是总吸声量、赛宾值),需要减短混响时间,提高房间吸音量。砖墙经过处理后贴上隔音毡,再附上5厘米聚酯纤维吸音棉。



·本底噪声处理



本底噪声(Noise Criteria),亦称背景噪声。一般指音响设备噪声和放音环境噪声两部分。过强的本底噪声,不仅会使人感到烦躁,还会掩盖声音中较弱的细节部分,使声音再现时的音质遭到破坏。原始房间弧形前墙处为两扇玻璃窗,为了降低窗外噪音干扰及做好影院遮光处理,我们将窗户进行封堵处理。在原有外围墙壁基础上再增砌一堵9分砖墙,四面砖墙经过处理后均铺上隔音毡。

家庭影院   家庭影院

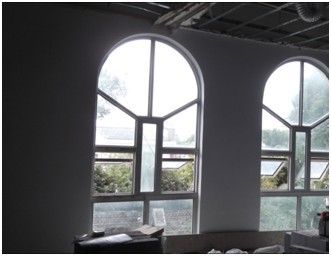

                                 未经处理的前墙                             墙面隔音处理



·驻波处理



根据简正模式分析及房间特性,音源发声后经过墙面反射后,大量反射声波都在弧形前墙左侧汇集,产生声聚焦、驻波。所以在该处设置了一个巨型低频陷阱(Bass Trap)。前墙经过改造后弧形墙角与前墙之间有近40厘米的空间。我们在该处设置了一个直径约40厘米的低频陷阱。在该角落汇聚的除了有中高频还有低频。所以该低频陷阱要对全频率段进行处理做成宽频带吸收式的。



制作时我们将它分成三部分。最外层我们做的是聚酯纤维吸音棉,中间层使用的是硬质玻璃纤维棉再结合硬质玻璃纤维隔膜可以达到很高的性能应对低频,最里层部分为压缩为原始体积1/4的聚酯纤维吸音棉。使用玻璃纤维的低频陷阱的最大优势在于由于它不是基于共鸣的原理因此适用于更宽广的一段频率范围。确实,硬质玻璃纤维嵌板也被大量用于吸收中高频。



                   家庭影院                 家庭影院

                     玻璃棉                                                                        聚酯纤维吸音棉



·吸音扩散



吸音除了要针对房间的混响时间控制还有驻波处理外,第一次反射声也是一大“顽疾”。第一次反射声是指声波在第一次反射后回到人耳的声音信号。一般指20ms以内或紧跟直达声到达人耳的声音。声音的传播速度为340m/s,即,0.34m/ms。这就意味着任何大约在3.4m3.4m范围内的反射性界面都有可能造成声音音色还原不良和保真度差等问题,还会影响对直达声的位置的判断,使相位发生偏移。出现“空洞声”“喷流声”“交变声”等。所以在墙面吸音处理上,我们首先着眼的是对第一第二反射点早期反射声。



根据音箱及聆听位摆位我们测量计算出第一反射点位置(侧墙距前墙1.65m处),在该位置上层及中层空腔内分别安装了双层60*60cm5厘米聚酯纤维吸音棉。两侧墙靠后位置,我们采用不对称方式进行吸音体及扩散体的交替放置(避免对称摆放导致声音对称扩散反射产生声聚焦及驻波)。由于音箱集中于侧墙及前墙,后墙我们主要做扩散处理,空腔内安装了多块二次余数扩散板,让来自前方的声音得以均匀扩散,使得声场内的声音饱满而有温度感。



家庭影院

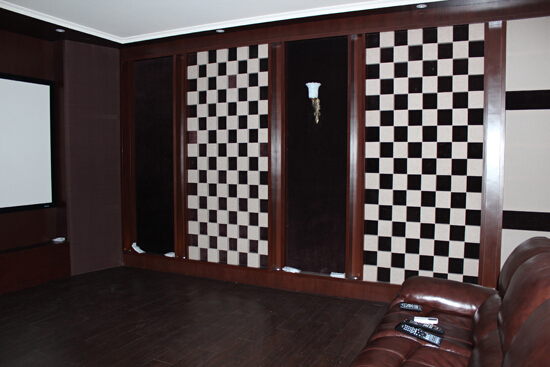

                                               侧墙声音反射点的声学造型



影院装修风格为美式乡村田园风,室内装饰以框架构造为主,整个天花板的方格造型形成天然扩散体。方格框内安装吸音棉及聚酯扩散板,中高频声音在声场内上升,经由天花板均匀扩散,诸如武侠电影中击剑等瞬间高频声波则将被天花板顶面吸音体吸收,避免其再次反射对观影者产生负面干扰。



家庭影院

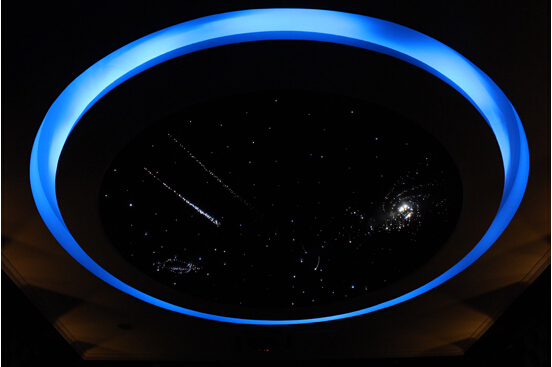

 异性星空银河系的天花造型



墙面处理好之后,还需要对瓷砖地面做处理。影院位于二楼,楼下为家居体验馆,需要做好楼板隔音,在原有基础上,我们加装一层隔音垫,隔音垫表层再铺上6厘米厚地毯。在聆听位与音箱之间的地面反射区铺设一块聚酯纤维吸音棉提高地板第一反射区的吸音系数。



家庭影院设计

                                          楼板隔音垫



这里仅针对影院装修的声学设计部分进行分析。电影声音及画面的现场还原,是打造家庭影院最初的目的,也是最终要实现的效果。而要达到这一目的,就必须是根据房间的基因进行声学设计+设备配置+美学装修+安装调试,只有适合的才是最好的!



家庭影院

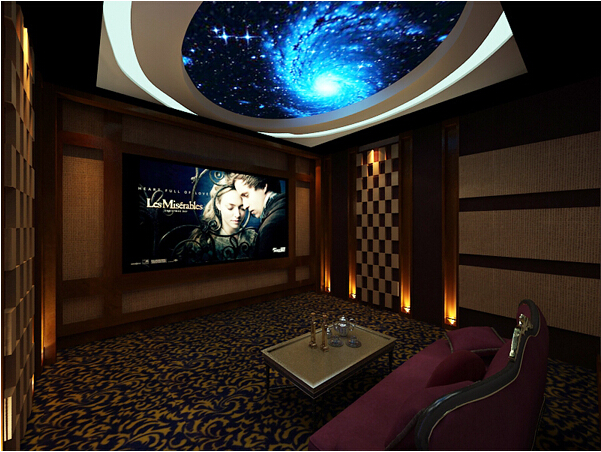

 量起上海展厅实拍图
