酒吧音响设计
  系统配置是项目成功的基础,需要配置人员对项目特征、产品特性有相应的认识,才能正确地配置一个安全、稳定并可以满足客户要求的系统。


  音箱的布局:原则


  布局原则:酒吧音响的本质属性类似背景音乐,旨在给前来消费的客人创造一个音乐氛围。


  配置原则:在场地营业区域内每个位置都要能够听到音箱发出的直达声。


  主观描述:在营业区域内任何位置眼界左右各40度范围内都要看到全频音箱。


  原因:酒吧内部装修,通常基于时尚、美观的角度出发,很少涉及声学处理。如果某些区域不能听到直达声,就会产生诸如:声音闷、声音散、声音模糊等负面评价,对后续结算工作不利。


  音箱的布局:思路


  分区域布局,拿到平面图后,根据装修平面布置和坐席布局,将整个大厅按功能区分割成若干区域,对于各个区域进行单独的音箱布位。


  例如,根据平面图,将整体划分为DJ台、大厅、卡座、通道、玄关等营业区域,然后在各个区域根据直达声原则进行音箱摆位。


  卡座区是消费重点区域,效果必须保证。应根据装修情况,划分为若干个单独的卡座,每个单独的卡座理解为没有墙的包房来进行音箱的单独布局。

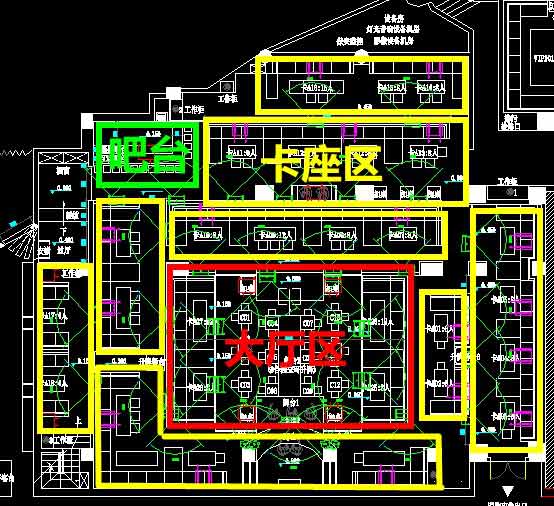

  分区图


  音箱的布局:慢摇酒吧


  大厅区域:一般使用高声压级的产品单边2-4只形成水平阵列作为DJ台两侧的主扩声音箱。大厅区域的侧面和后面,通常采用15寸的全频音箱向中心覆盖。DJ台前方应有4-6只双18寸超低音音箱向前方覆盖,大厅后方通常也需要配备2只双18低音向中心覆盖。


  卡座区:一般每个卡座区需要配备一对12寸或15寸全频音箱及一只单18或单15超低音音箱。


  DJ台:需要至少1只全频音箱作为DJ监听,如预算允许,最好再配备单18寸超低音音箱1只。

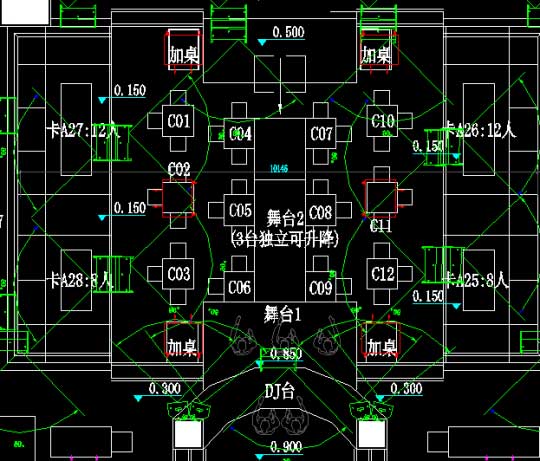

  大厅散座布位

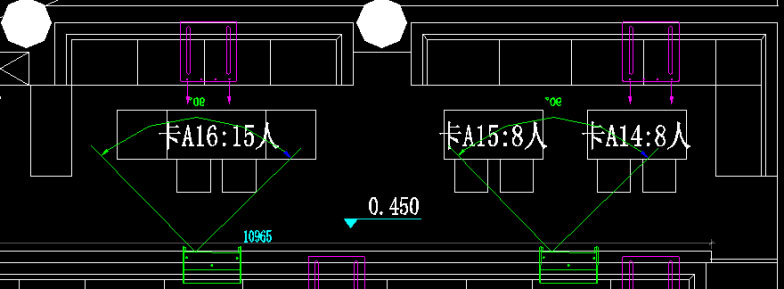

  卡座区布位


  音箱的布局:演艺酒吧


  层高较高的演艺酒吧(超过5米),可采用小型线阵系统作为舞台两侧的主扩声系统,具体型号和数量根据产品特性和场地特性进行配置(后面课程会涉及配置)


  层高较低的,则使用高声压级常规音箱水平阵列作为主扩声系统使用。


  舞台上根据面积大小通常配置4-6只舞台返听音箱。


  其他区域(如二层或场地后部),可设置补声音箱。


  音箱的选择-全频音箱声压级要求


  音箱的选择是最重要的一个环节


  原则:全频音箱发出的声音的声压级到达听音区时,高于环境噪声声压级35分贝以上。


  例如:酒吧大厅中心位置的环境噪声为75分贝,那么使用的音箱发出的声音的声压级到达此位置时,声压级应不低于75+35=110分贝


  不同场所的环境噪声声压级参考值


  KTV沙发区:70分贝;慢摇酒吧:75分贝;演艺酒吧:80分贝。

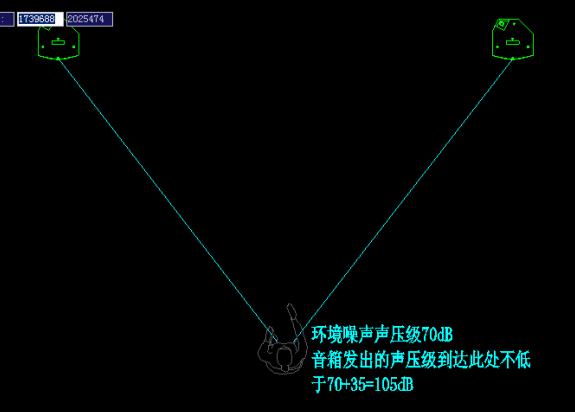

  声压级要求


  音箱的选择:超低音音箱的声压级


  人耳对频率低的声音听觉不敏感,超低音音箱的声压级要比全频音箱的声压级高出4-6分贝,人才会有听觉平衡的感觉。


  例如,在酒吧座位区的环境噪声是75分贝,则全频音箱的声压级要不低于75+35+110分贝,那么超低音的声压级则要达到114-116分贝。


  音箱的选择-声压级的衰减


  音箱发出的声压级会随距离的推远而逐渐衰减


  规律:距离音箱的距离加倍,声压级衰减6分贝。


  计算公式:声压级衰减=20lg(听音区到音箱的距离)


  例如:在音箱前1米处的声压级为120分贝,到2米远时,则下降为114分贝。


  音箱与功放的搭配


  功率的搭配


  音箱的额定功率是指音箱在某个测试时间段可以持续承受的输入电功率。比如AES功率,是指音箱在恒定承受某个功率值,持续2-8小时不出现任何损伤的功率值。


  例如:某音箱AES额定功率400W,意味着就是给这个音箱恒定输入400W的粉红噪声功率,经过2-8小时测试,音箱不会有任何损坏。


  功放的输出功率是指功放负载多少欧姆(4欧或8欧)在失真度(总谐波失真)达到设计允许值(比如0.01%)时的输出电压和输出电流相乘得到的功率值。


  音箱与功放的搭配需要考虑信号的特性


  对于信号动态变化小的情况,采用功放功率与音箱功率1:1的配置形式。


  酒吧音乐的低音部分,通常动态变化很小,而且信号持续,这种情况应采用1:1的配置。如KX-18B音箱(700W8欧)就可以配置DXP-7的功放(2X700W8欧)。


  注意:对于酒吧低音部分,如采用过高的功率配比(比如1000W的功放推500W的音箱),如果调试不当,很容易造成超低音音箱中的单元因长时间输入功率过大产生机械性损坏。比如断线、纸盆撕裂、纸盆边(折环)破裂。


  针对功放与音箱的匹配,其原则是:宁可声音差,但功率匹配必须恰当。


  不恰当的配置,通常会带来安全性的问题,此时就算暂时声音好,也无法满足长时间的使用,最终导致后期结算困难。


  功放的音质与失真度有关,输出功率小时,失真度也相应越小,音质越好。如果客户对音质有真实的需求,但资金有限,无法配置进口功放,可采用使用国产大功率功放但按小功率功放使用的方式。


  例如:用1000W的功放,利用处理器限幅控制,当作600W的功放去推400W的音箱,此时音质会有很大改善。


  对于优质音箱,采用较高品质的进口功放,可以将音箱的特性尽量发挥,主要根据形象要求来进行配置。


  娱乐夜场配置功放,音质不是关键,主要从长时间稳定性的要求来考虑,功放的大敌是散热问题。


  通常酒吧都要要求有专门的功放机房,与外界隔绝并配备空调,防止烟油吸入功放阻塞散热通道导致温度过高并降低环境温度保证功放安全稳定工作。


  系统工作状态控制

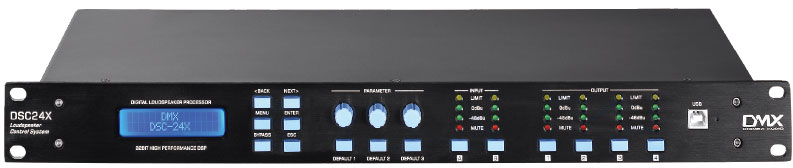

  当前系统状态控制主要基于数字处理器的控制


  数字处理器的配置应根据酒吧不同区域单独配置,如简单地只配备少量处理器,到调试阶段容易出现牵一发动全身的情况,最终导致整体效果无法控制。


  配置处理器首先根据所使用的音箱通道来统计处理器通道数量。


  例如,大厅DJ台前区有左右内置全频和中间超低音音箱,就需要占用3个信号通道。每个卡座区2只全频1只低音,就需要2个信号通道。


  通过音箱布位图,计算总的信号通道,决定使用多少台处理器。如总共有30个信号通道,就需要使用6路输出的处理器5台。


  其他周边设备


  酒吧音响系统所需要的周边设备主要是图示均衡器


  图示均衡器是安装在DJ混音台与调音台之间,其作用是根据舞曲的特征进行调音处理,而不改变整个系统的状态特性,影响其他音源(比如歌手)的表现。


  调音台、DJ设备及其他音源


  酒吧音响系统所使用的调音台一般针对DJ混音台音乐信号,歌手话筒信号等进行处理。


  没有必要在慢摇类型的酒吧配置大型的(比如24路)的调音台,一般使用12路带效果器的调音台(比如A&HPA12)即可满足使用要求,使用大型的调音台只会增加成本。


  针对演艺酒吧,可配置数字调音台,提高工程形象。


  DJ设备尽可能不要自己配置,这部分交给甲方确定的DJ自己操作,不增加成本也减少很多麻烦。


  如有演艺歌手,应配置相应的话筒。
